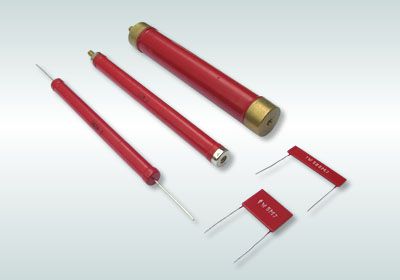

特 點：
|
片狀結構，體積小，重量輕，功率大，高阻值，電感低，高頻特性好，安全可靠，具有高過載能力
|
|
應 用：
|
適用于交直流或脈沖電路及高壓設備中，可代替真空兆(RH1)型電阻器，用于微電流測量電路中
|
|
使用環境：
|
額定功率溫度(+70℃)；使用用溫度范圍(-55℃～+85℃)
|
|
結構形式：
|
片狀結構，引線焊接安裝
|
|
特性要求：
|
引腳及電阻體尺寸可依據用戶特殊要求協商定制
|
|
適用標準：
|
GB/T5729-2003
|
■ 主要檢驗項目、試驗方法及性能要求
|
檢驗項目
|
性能要求
|
試驗方法
|
|
電阻溫度系數
|
≤±200(×10-6/℃)
|
-55℃/+20℃ 20℃/+155℃
|
|
可焊性
|
焊料能自由流動并與引線潤濕
|
235±5℃ 2±0.5s
|
|
耐焊接熱
|
ΔR≤±(0.5%R+0.05Ω)
|
260±5℃ 10±1s
|
|
穩態濕熱
|
ΔR≤±(2%R+0.1Ω)
|
+40±2℃ 濕度95～98% 240h
|
|
溫度快速變化
|
ΔR≤±(1%R+0.05Ω)
|
-55℃/+125℃ 5次循環
|
|
振動
|
ΔR≤±(1%R+0.05Ω)
|
10～500Hz 98m/s2
|
|
長期負荷
|
ΔR≤±(5%R+0.05Ω)
|
+40±2℃ VR 1000h
|
|
引出端強度
|
ΔR≤±(0.5%R+0.05Ω)
|
10N 彎曲兩次
|
|
降功耗
|
≤210℃
|
環境溫度升至300℃時，電阻器允許負荷由額定功率降至0
|
|
|
|
|
|
