• 濾波電阻：執行企業標準Q/EBG 006-2003。該企業標準是參照中華人民共和國國家軍用標準GJB244A-2001，電子及電氣元件試驗方法GJB360A-96（等同于美軍標MIL-STD-202F），及國內外有關功率電阻器的生產標準制定的。

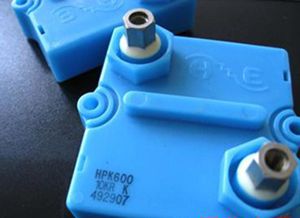

• 技術特點：85℃條件下，附加散熱片額定功率為600W。無感設計，特別適合于電器動力控制，直流高壓傳輸?shù)葢?yīng)用領域， 額定功率大，有較強的脈沖功率承受能力。但是對系統散熱要求較高，一般用在有水冷散熱裝置的電器系統上。
• 工作溫度范圍：-65℃~ +150℃。
• 阻值范圍：0.5Ω-100KΩ，根據需要可生產其他阻值。
• 溫度系數：最高可做到±150PPM/℃（測量溫度范圍-15℃~ +105℃），協商訂貨可
做到±100PPM/℃(C1)。
• 標稱阻值偏差：可做到±5%(J)，±10.0%(K)，協商訂貨可做到 ±2%(G)。
• 最大工作電壓：5000V DC，根據用戶要求可以更高，但不能超過最大功率。
• 短時間過負荷：450W、70℃、10秒鐘，電阻值變化量△R不超過0.4%。
• 峰值電流：最大可達1500A，取決于電流脈沖的寬度和頻率。
• 絕緣耐壓（引腳對底板之間）：6KV（特殊要求下可達8KV）AC,50HZ, 1分鐘。
• 絕緣電阻：500V 最小10GΩ，1分鐘。
• 部分放電：3KV AC(根據要求可達5KV AC），<10PC。
• 單個沖擊電壓：12KV Normwave（1.5/50 微秒）。
• 電感：≤80nH。
• 分布電容：總體≤110 pF；平行≤40 pF。
• 安裝：使用時電阻用M4（或M5）螺絲安裝固定在有風冷或水冷的系統散熱器上，電阻實際允許的額定功率大小取決于環境條件和系統散熱器的散熱效率。本產品對系統散熱要求較高，一般采用水冷系統。
功率-溫度曲線：曲線溫度指電阻底板中心在實際電負荷過程中熱平衡溫度。功率指在該平衡溫度下允許施加的額定功率。當溫度控制在約85℃以下時，允許施加100%額定功率（300W），隨該溫度升高，允許的額定功率逐漸減小。
